T-Series (T-FLEX)
ATRA-FLEX™ ผลิตภัณฑ์ชุดต่อเพลาแบบยืดหยุ่นคุณภาพสูง ผลิตขึ้นในประเทศสหรัฐอเมริกา ภายใต้แบรนด์ U.S. Tsubaki Power Transmission, LLC เพื่อรองรับภาคอุตสาหกรรมและการประยุกต์ใช้ที่หลากหลาย ตอบโจทย์การส่งผ่านแรงบิดและแก้ปัญหาการเยื้องศูนย์ (misalignment)
ชุดต่อเพลา ATRA-FLEX T-Series
ลดค่าใช้จ่ายในการบำรุงรักษาและลดระยะเวลาการหยุดดำเนินการ
ด้วยความน่าเชื่อถือและต้นทุนการเป็นเจ้าของที่ต่ำ ลูกค้าจึงหันมาเลือกใช้ชุดต่อเพลาแบบยืดหยุ่น ATRA-FLEX เราภูมิใจนำเสนอข้อต่อคุณภาพสูงที่ได้รับการพิสูจน์แล้วว่าช่วยเพิ่มประสิทธิภาพและผลผลิตสำหรับการประยุกต์ใช้งานในภาคอุตสาหกรรมทั่วโลกตั้งแต่ปี 2523
หลักการทำงาน T-Series

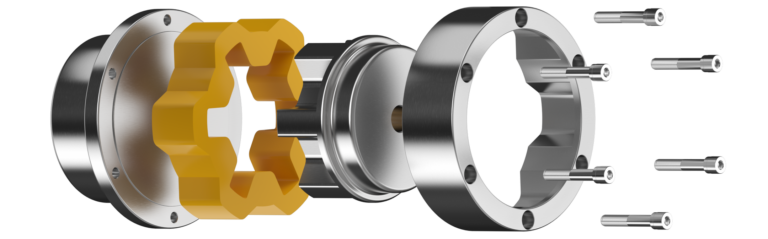

ชุดต่อเพลาแบบ T-Series ประกอบด้วยสี่ส่วน ได้แก่ แหวนดุม (Ring hub), ดุมแบบยืดหยุ่น (flex hub), ยางอินเสิร์ท (Insert) และแหวนขับ (drive chain) แหวนดุม (Ring hub) และดุมแบบยืดหยุ่น (Flex hub) จะถูกติดตั้งบนเพลาโดยมีแหวนขับ (Drive ring) สวมทับดุมแบบยืดหยุ่น (Flex hub) หลังจากปรับแนวข้อต่อ Insert จะถูกวางรอบดุมแบบยืดหยุ่น (Flex hub) โดยยึดเข้ากับส่วนปลายด้านล่าง จากนั้นแหวนขับจะถูกสวมทับ Insert โดยยึดเข้ากับส่วนปลายด้านบน แหวนขับจะถูกยึดเข้ากับแหวนดุมด้วยสกรูหัวจมทำจากเหล็กกล้าความแข็งแรงสูง ชุดต่อเพลาจะสามารถส่งผ่านแรงบิดได้เงียบ ราบรื่น เชื่อถือได้ และไม่ต้องบำรุงรักษา
แค็ตตาล็อกผลิตภัณฑ์ ATRA-FLEX
ติดต่อเรา
ลักษณะเฉพาะ T-Series
- ดูดซับแรงกระแทกและการสั่นสะเทือนบิดตัวที่รุนแรง พร้อมทั้งรองรับความคลาดเคลื่อนแนวแกนเชิงมุม, ขนาน และตามแนวแกน โดยไม่ก่อให้เกิดแรงปฏิกิริยา ซึ่งช่วยยืดอายุการใช้งานของตลับลูกปืนได้อย่างมีนัยสำคัญ
- ผสมผสานอย่างเป็นเอกลักษณ์ระหว่างความเสถียรของชุดต่อเพลาและความปลอดภัยของชุดต่อเพลาแบบเฉือน (shear coupling) หากเกิดการติดขัด (lockup) Insert จะขาดออก ซึ่งลดความเสี่ยงต่อความเสียหายของเครื่องจักรที่กำลังหมุนอยู่

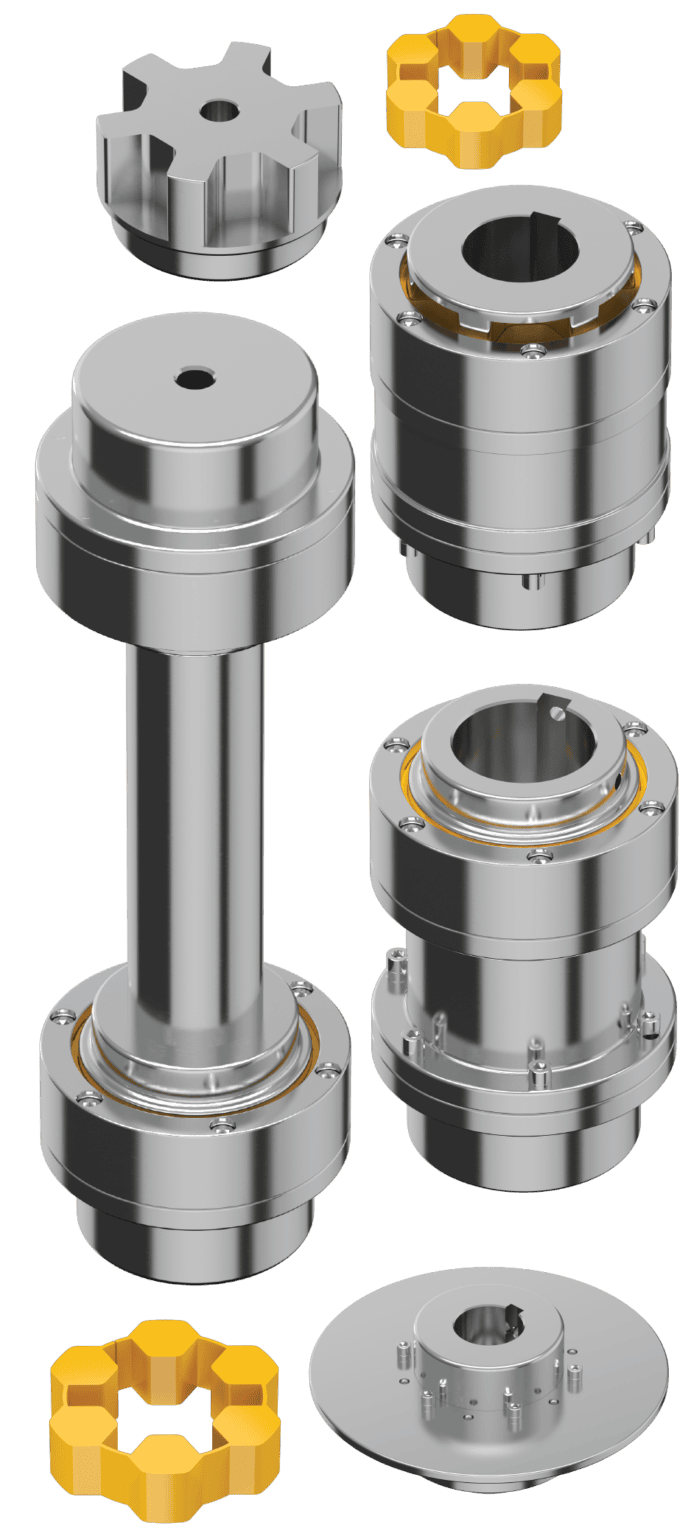

- สามารถรองรับเส้นผ่านศูนย์กลางเพลาได้สูงสุด 15 นิ้ว และแรงบิดสูงสุด 1,570,000 นิ้ว-ปอนด์ มีหลายรูปแบบ เช่น ชนิดไร้สเปเซอร์ (non-spacer), ชนิดมีสเปเซอร์ (Specer), ชนิดเพลาลอย (Floating shaft), ชนิดเชื่อมต่อฟลายวีล (Flywheel), ชนิดระยะการเคลื่อนที่ตามแนวแกนแบบจำกัด (limited-end float) เป็นต้น
- ไม่จำเป็นต้องหล่อลื่น
- ลดจำนวนชิ้นส่วนอะไหล่ Insert ที่ผลิตจากโพลียูรีเทนซึ่งมีความแข็งแรงทนทาน ถือเป็นชิ้นส่วนอะไหล่เพียงรายการเดียวที่สามารถทำการตรวจสอบหรือเปลี่ยนได้ภายในระยะเวลาอันสั้น โดยไม่จำเป็นต้องเคลื่อนย้าย ถอดอุปกรณ์หรือดุมเพลา
- สามารถทนทานต่ออุณหภูมิตั้งแต่ -60 องศา ถึง 350 องศาฟาเรนไฮต์ ขึ้นอยู่กับชนิดของ Insert
- Insert หลากหลายประเภทมีให้เลือกใช้ในระดับความแข็งที่แตกต่างกัน เพื่อรองรับคุณสมบัติทางด้านความแข็งตึงต่อแรงบิด ตลอดจนมีความต้านทานสูงต่อสารเคมีและสภาวะภูมิอากาศ
- Insert รุ่น HD มีให้เลือกใช้เพื่อรองรับแรงบิดที่เพิ่มขึ้น 30% โดยไม่จำเป็นต้องเปลี่ยนส่วนประกอบอื่นๆ
- มีกระบวนการไนโตรคาร์บูไรซ์ให้เลือก เพื่อเพิ่มความทนทานต่อการกัดกร่อน โดยเป็นทางเลือกที่คุ้มค่ากว่าสเตนเลสสตีล (Stainless steel)
