M-Series (Millenium)

ATRA-FLEX^™ ผลิตภัณฑ์ชุดต่อเพลาแบบยืดหยุ่นคุณภาพสูง ผลิตขึ้นในประเทศสหรัฐอเมริกา ภายใต้แบรนด์ U.S. Tsubaki Power Transmission, LLC เพื่อรองรับภาคอุตสาหกรรมและการประยุกต์ใช้ที่หลากหลาย ตอบโจทย์การส่งผ่านแรงบิดและแก้ปัญหาการเยื้องศูนย์ (misalignment)

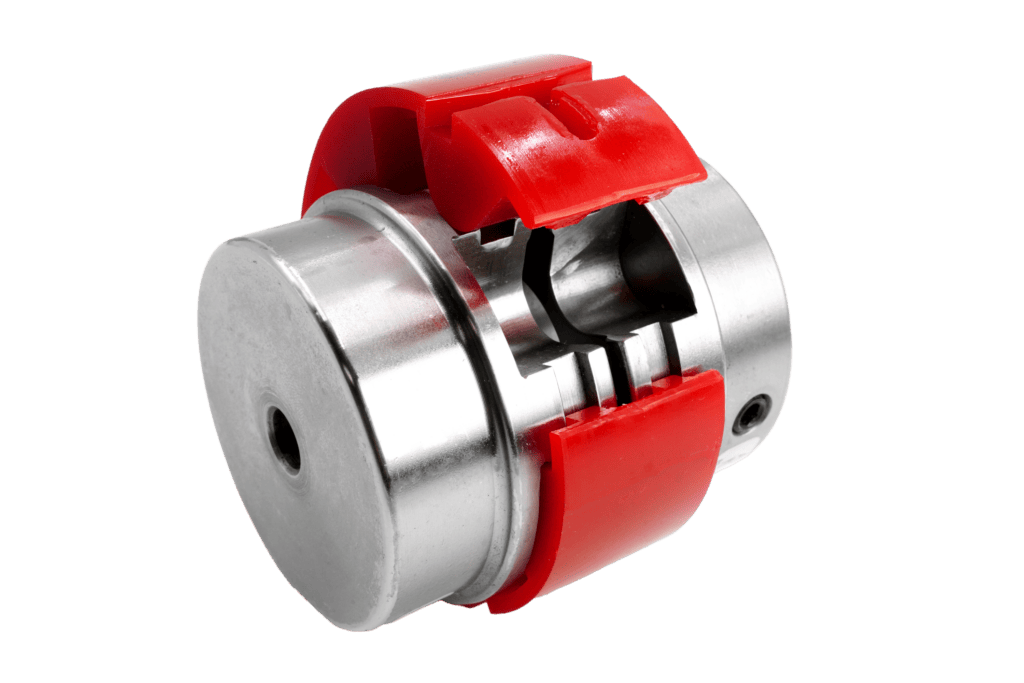

ชุดต่อเพลา ATRA-FLEX M-Series

ลดค่าใช้จ่ายในการบำรุงรักษาและลดระยะเวลาการหยุดดำเนินการ

ด้วยความน่าเชื่อถือและต้นทุนการเป็นเจ้าของที่ต่ำ ลูกค้าจึงหันมาเลือกใช้ชุดต่อเพลาแบบยืดหยุ่น ATRA-FLEX เราภูมิใจนำเสนอข้อต่อคุณภาพสูงที่ได้รับการพิสูจน์แล้วว่าช่วยเพิ่มประสิทธิภาพและผลผลิตสำหรับการประยุกต์ใช้งานในภาคอุตสาหกรรมทั่วโลกตั้งแต่ปี 2523

หลักการทำงาน

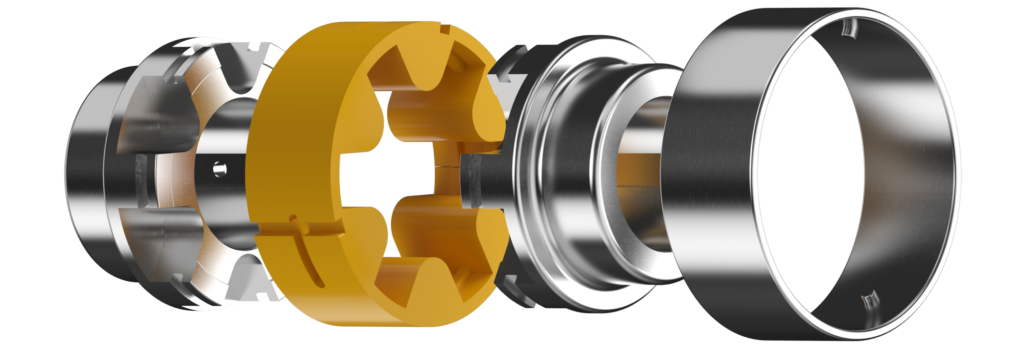

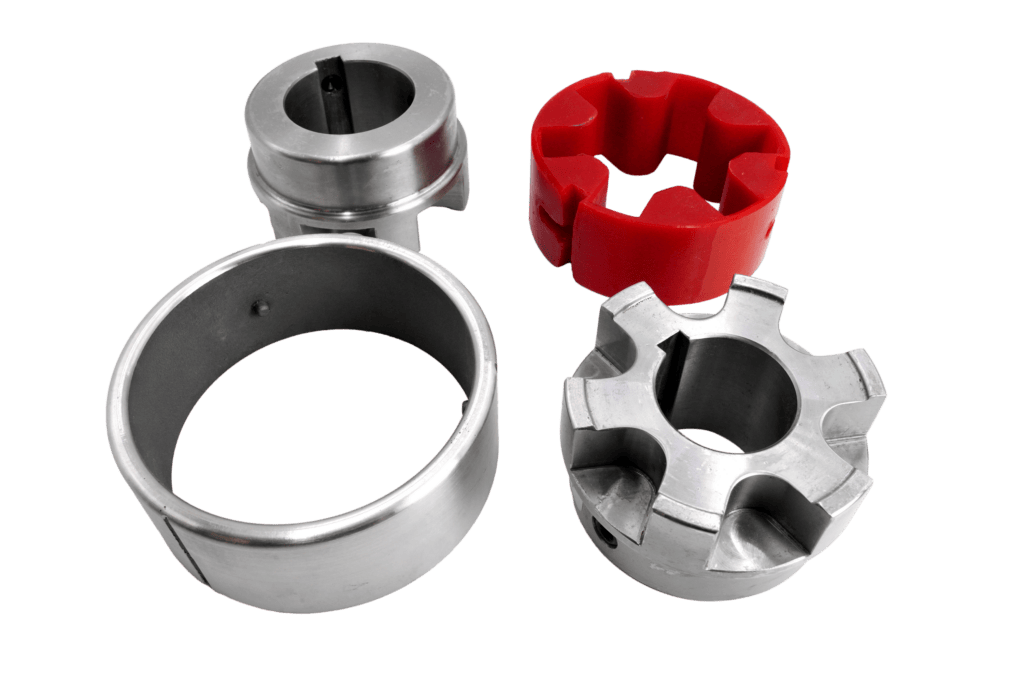

ชุดต่อเพลาแบบใกล้ M-Series ประกอบด้วย 4 ชิ้นส่วน: ดุมยืดหยุ่น 2 ชิ้น (Flex hub), เม็ดมีด (Insert) และแหวน (Ring) ดุมแบบยืดหยุ่น (Flex hub) จะถูกติดตั้งบนเพลาโดยมีแหวนบิด (ring twist) และล็อกทับดุมแบบยืดหยุ่น (Flex hub) หลังจากปรับแนวข้อต่อ Insert จะถูกวางรอบดุมแบบยืดหยุ่น (Flex hub) โดยยึดเข้ากับส่วนปลาย ด้านล่างของ Insert จากนั้นแหวนจะถูกบิด (Ring twist) และล็อกเพื่อยึดเข้ากับ Insert ไม่จำเป็นต้องใช้อุปกรณ์ยึดหรือเครื่องมือพิเศษใดๆ M-Series ผสานรวมความเสถียรของข้อต่อที่มาพร้อมกับความปลอดภัยของข้อต่อแบบเฉือนได้อย่างโดดเด่น ในกรณีที่เกิดการล็อกอัพ Insert จะเกิดการเฉือนออก ซึ่งช่วยลดโอกาสที่จะเกิดความเสียหายต่ออุปกรณ์หมุนของคุณ Insert ผลิตจากโพลียูรีเทนที่ทนทานเป็นอะไหล่เพียงชิ้นเดียวที่สามารถเปลี่ยนได้ภายในไม่กี่นาที โดยไม่ต้องเคลื่อนย้ายอุปกรณ์หรือดุมเพลา

แค็ตตาล็อกผลิตภัณฑ์ ATRA-FLEX

ติดต่อเรา

ลักษณะเฉพาะ

กลไกแหวนบิดล็อกอันเป็นเอกลักษณ์ ทำให้ไม่จำเป็นต้องใช้อุปกรณ์ยึดหรือเครื่องมือเฉพาะทางสำหรับการติดตั้งชุดต่อเพลา
ดูดซับแรงกระแทกและการสั่นสะเทือนบิดตัวที่รุนแรง พร้อมทั้งรองรับการคลาดเคลื่อนแนวแกนเชิงมุม, ขนาน และตามแนวแกน
ไม่จำเป็นต้องหล่อลื่น
การออกแบบที่ยกระดับพร้อมความสามารถในการรองรับขนาดรูเพลาที่ใหญ่ขึ้น และอัตรากำลังม้าที่สูงขึ้น
สามารถทนทานต่ออุณหภูมิตั้งแต่ -60 องศา ถึง 350 องศาฟาเรนไฮต์ ขึ้นอยู่กับชนิดของ Insert
มี Insert หลากหลายประเภทให้เลือกใช้ในระดับความแข็งที่แตกต่างกัน เพื่อรองรับคุณสมบัติทางด้านความแข็งตึงต่อแรงบิด ตลอดจนมีความต้านทานสูงยิ่งต่อสารเคมีและการเปลี่ยนแปลงอุณหภูมิ
มีกระบวนการไนโตรคาร์บูไรซ์ให้เลือกใช้เพื่อเพิ่มความทนทานต่อการกัดกร่อน โดยเป็นทางเลือกที่คุ้มค่ากว่าสเตนเลสสตีล (Stainless steel)
มีความหนาแน่นของแรงบิดสูง ช่วยให้สามารถรองรับเพลาที่มีเส้นผ่านศูนย์กลางได้สูงสุด 20 นิ้ว และแรงบิดสูงสุด 3,610,000 นิ้ว-ปอนด์ ในหลากหลายรูปแบบการติดตั้ง เช่น สเปเซอร์ (Spacer) , เพลาลอย (Floating), ฟลายวีล (Flywheel), สไลด์แนวแกน (Axial slide), และระยะฟรีจำกัด (Limited-end float) เป็นต้น
